超越三坐标测量机 —— 制造业光学测量的未来

传统上，检测夹具被广泛用于评估零件质量，但它们不仅需要大量投资，还会占用制造工厂的大量空间。此外，其有效性依赖于操作人员的专业技能、手动记录以及漫长的评估过程，这与工业 4.0 时代对数字数据收集的现代需求相去甚远。

虽然将检测夹具与测量设备结合可以降低计量成本，但对人工测量设备的依赖意味着需要高技能的计量人员才能获得可靠结果。在高度重复的检测过程中，人为因素对于长期维持测量效率至关重要。

大型三坐标测量机能够对大型零件进行重复性探测测量，但也存在固有局限性，包括探测速度慢、可达性受限（需要长探针延伸），以及复杂的测量策略 —— 这会增加检测时间，且在测量明显偏移的元素时存在碰撞风险。

一种突破性的替代方案是使用多线蓝色激光扫描系统，该系统集成了 Vention 自动化技术以及 3D-Infotech（Streamline 和 Part-ID）和 Polyworks 的软件解决方案。在同等测量特征与精度要求下，其全区域扫描效率较传统单点接触式测量提升40%-70%，一旦投入使用，只需最少的操作专业知识就能实现更可靠、更高效的数据采集。

这些系统的关键优势之一是安全性。它们采用经过人机交互验证的协作机器人手臂，同时激光扫描设备与零件保持 30 至 40 厘米的安全距离，最大限度地降低了碰撞风险。此外，区域传感器确保对测量区域的受限访问，进一步提升了操作人员的安全性。

思看科技（Scantech）新款 TrackScan Sharp-S 型号所搭载的三激光扫描技术，采用三个交叉激光器，通过多角度数据融合提升复杂特征捕获能力与测量精度，能以每秒高达 480 万个测量点的速度进行数据采集，进一步提升了测量的精度和速度，尤其适用于定义金属冲压零件中的孔、槽和边缘等几何特征。

2022 年，Conmed Labmet 与墨西哥塞拉亚的 CIE 集团合作，实施了一个龙门式系统，该系统配备 4 米线性 Vention 轴、Universal Robot UR10e 机械臂，以及集成了 3D-Infotech 的 Streamline 和 Part-ID 软件的轨道式蓝色激光扫描仪。

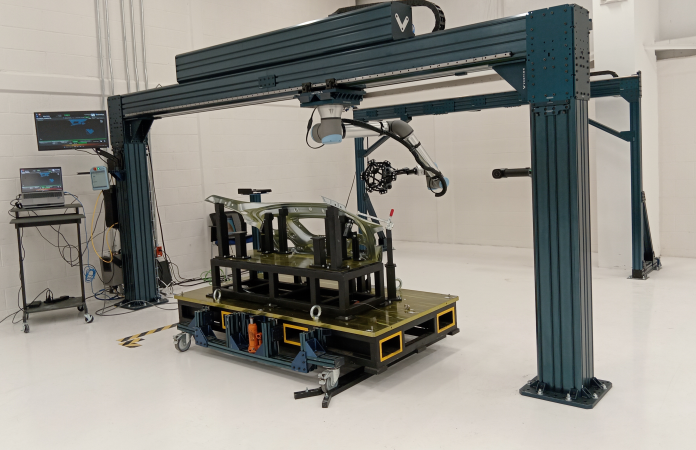

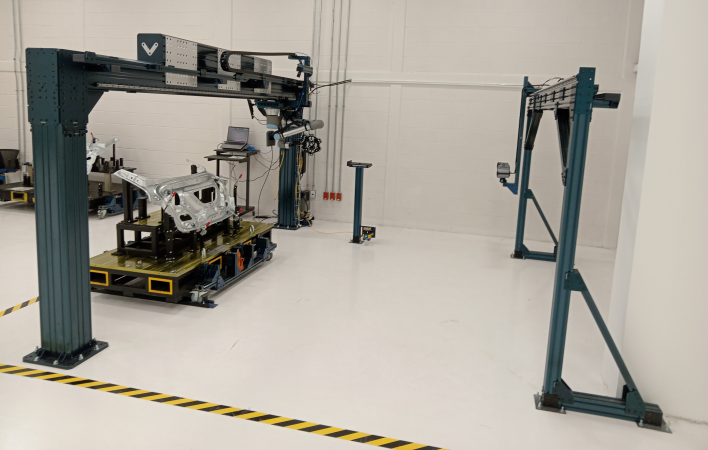

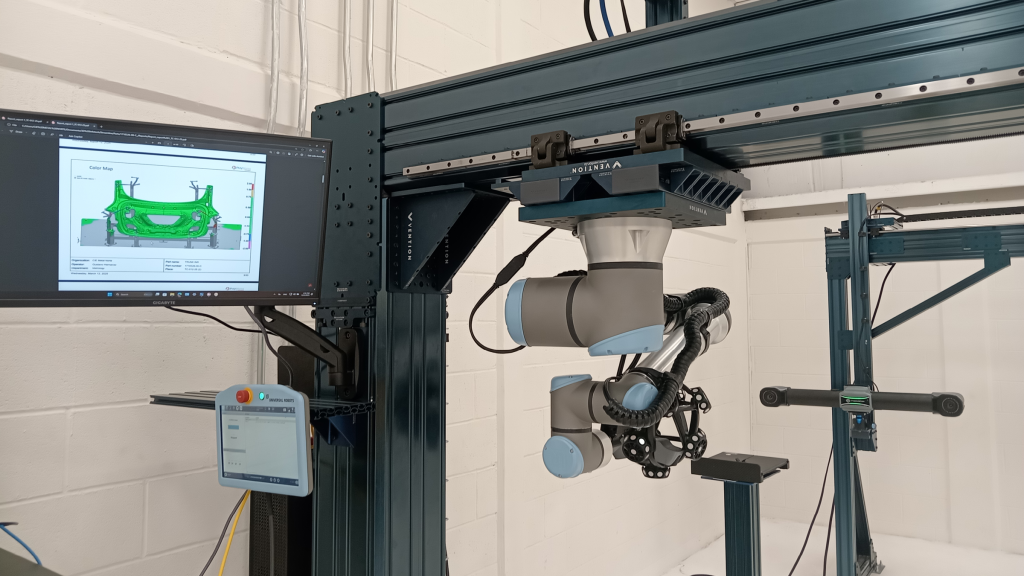

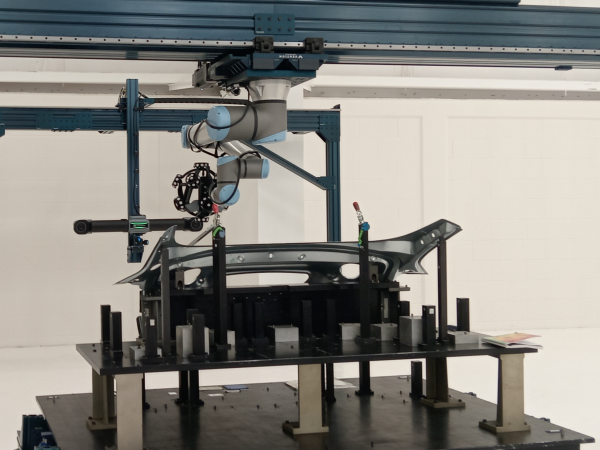

到 2025 年，与 Mecafix 合作，在 CIE 集团位于萨尔蒂约的新工厂完成了该项目的增强版本。这一迭代版本包含两个长线性 Vention 导轨，使支撑扫描仪的协作机器人手臂能够独立移动。副轴允许 Track 相机重新定位以实现最佳目标识别，而主轴则支撑 UR10e 机械臂，确保为每个零件提供最佳的测量网格。

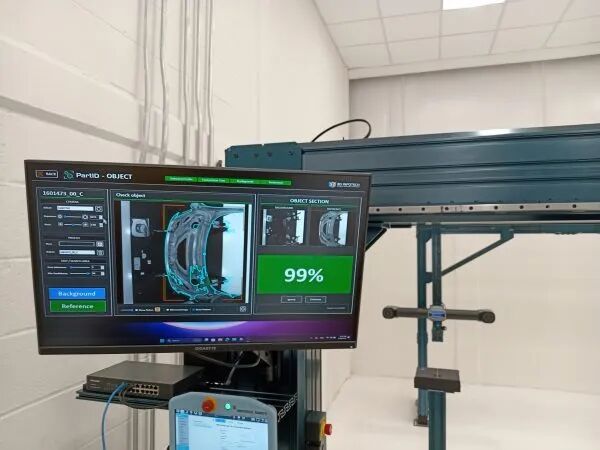

该系统的 Part-ID 软件在开始测量前，会使用高分辨率相机识别并验证零件位置，消除了程序选择和零件放置过程中的人为错误风险。验证完成后，Streamline 软件会同步机器人的运动程序、线性导轨和扫描仪功能。数据收集完成后，点云会转换为网格文件，使用 Polyworks 软件进行分析，并与 CAD 模型进行对比。随后，该软件会提取所有几何尺寸和公差（GD&T），自动生成 PDF 和 CSV 格式的报告，以便实时决策。

测量时间的显著缩短转化为计量工作效率的提高，直接影响质量控制和过程验证。通过集成自动扫描解决方案，制造商能够确保及时调整、维持过程稳定性，并提升最终产品质量。

工程师赫苏斯・马拉尼翁・鲁伊斯强调，光学测量需要一种范式转变：“我们持续推广创新解决方案，帮助企业通过自动化优化其计量流程。我们的扫描测量设备不仅成本具有竞争力，而且性能优于三坐标测量机、关节臂和激光跟踪仪等传统技术 —— 这些传统技术在进一步提升测量效率与适应性方面面临瓶颈。”

随着计量学的不断发展，自动扫描解决方案必将重新定义质量保证流程，提升各行业的效率、精度和适应性。
